超越常規：高頻電池阻抗分析如何為研發與質量控制提供關鍵洞察

在鋰離子電池的測試領域，電化學阻抗譜（EIS）被譽為“電池的CT掃描”，能夠無損地窺探電池內部的健康狀態和反應過程。傳統阻抗分析設備通常將頻率上限設定在1 kHz左右，足以滿足基礎的內阻（DCR）和一致性篩選。然而，隨著對電池性能、壽命和安全性的要求日益嚴苛，更高頻率的測試能力（如10 kHz） 正成為高端研發與精準質量控制的決勝關鍵。

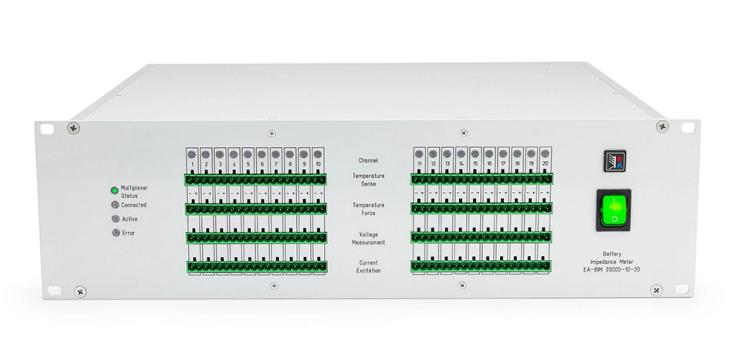

本文以EA-BIM 20005 20通道電池阻抗分析儀（頻率范圍：1 mHz - 10 kHz） 為例，探討其相比傳統1 kHz設備在幾個核心應用場景中的不可替代價值。

一、 為什么需要10 kHz？高頻數據的獨特價值

電池的阻抗譜包含豐富的信息，不同頻率段對應不同的內部物理化學過程：

• 高頻區（>1 kHz）：主要反映電極/電解液的界面特性（電荷轉移電阻、雙層電容）、歐姆內阻（電解液、集流體、連接電阻）和電感效應（導線和極耳布局）。

• 中低頻區：主要反映離子在電極顆粒中的擴散過程（Warburg擴散）和固相擴散等慢過程。

將頻率上限從1 kHz提升到10 kHz，意味著我們能更清晰、更精確地捕捉到電池內部最快的動態過程，這對于解析界面反應、診斷微小缺陷和評估動態性能至關重要。

二、 典型應用場景對比分析

場景一：動力電池包（PACK）產線末端（EOL）測試

• 目標：在節拍時間內快速篩查出存在極耳虛焊、連接不良等缺陷的電池包，實現“零缺陷”出廠。

• 傳統1 kHz方案：擅長測量整體DCR，能發現嚴重的連接故障，但對于微米級的極耳虛焊或模組Busbar的輕微瑕疵，其產生的微小阻抗變化極易被淹沒在總體數據中，導致漏檢。

• EA-BIM 20005 (10 kHz) 方案：高頻電流對接觸電阻和寄生電感極度敏感。極耳焊接不良會在10 kHz頻譜上表現出獨特的異常特征，使設備能夠像“高清超聲”一樣精準定位這些肉眼不可見的工藝缺陷，極大提升出廠產品的安全性和可靠性。

場景二：電池材料研發

• 目標：評估新型電極材料（如硅碳負極）、電解液或添加劑的性能，理解其界面反應機理。

• 傳統1 kHz方案：基本無效。1 kHz無法提供電極/電解質界面的關鍵信息，研究人員無法解析電荷轉移電阻（Rct）或雙層電容（Cdl）的變化。

• EA-BIM 20005 (10 kHz) 方案：不可或缺。10 kHz數據是分析界面反應動力學的“黃金區間”，能夠精準量化：

  • 電荷轉移電阻（Rct）：判斷反應快慢，評估快充能力。

  • SEI膜阻抗與電容：分析界面膜的穩定性和生長情況。

  • 為開發更高性能、更長壽命的電池提供直接的數據支持。

場景三：電池梯次利用與健康狀態（SOH）評估

• 目標：快速準確評估退役動力電池的健康狀態，判斷其是否適合用于儲能等梯次利用場景。

• 傳統1 kHz方案：可通過DCR增長初步估算SOH，但無法區分老化模式。兩個SOH同為80%的電池，可能一個因活性鋰損失（SEI增厚），另一個因活性物質損耗，兩者在未來壽命和安全性上表現迥異，僅靠DCR會導致誤判。

• EA-BIM 20005 (10 kHz) 方案：通過全頻譜進行老化模式解析。高頻段阻抗增大通常指向SEI膜增厚（活性鋰損失），而中低頻變化可能指向活性物質損耗。這種深度診斷能力為梯次利用的安全性評估和價值判斷提供了科學依據。

場景四：高功率電池（無人機、高性能汽車）性能驗證

• 目標：確保電池在極高峰值功率需求下（如急加速、高倍率放電）電壓跌落最小，性能穩定。

• 傳統1 kHz方案：反映的是相對穩態的內阻，難以精確模擬微秒級/毫秒級的瞬時大電流脈沖響應。

• EA-BIM 20005 (10 kHz) 方案：高頻阻抗與電池的脈沖功率能力和動態響應直接相關。其數據可用于構建更精確的電池仿真模型，從而預測電池在真實、劇烈工況下的表現，這是傳統設備無法做到的。

三、 總結與建議

選擇建議：

• 如果您的核心需求是生產線上的常規分選、容量配對和基礎DCR檢查，追求性價比和測試速度，那么傳統1 kHz設備是完全足夠的選擇。

• 如果您的業務涉及：

  • 前沿電池材料與電解液研發

  • 動力電池包的“零缺陷”高質量管控

  • 退役電池的精準健康狀態與安全評估

  • 高功率電池的性能模擬與驗證

那么，投資像EA-BIM 20005這樣具備10 kHz高頻測試能力的設備，將不再是性能過剩，而是為您帶來關鍵比較優勢和深度洞察能力的必需之舉。它不再是簡單的“測量儀”，而是推動您研發和產品質量邁向更高層次的“診斷專家系統”。

分享部分內部培訓照片

EA BIM 20005 電池阻抗分析儀器 產品介紹下載
