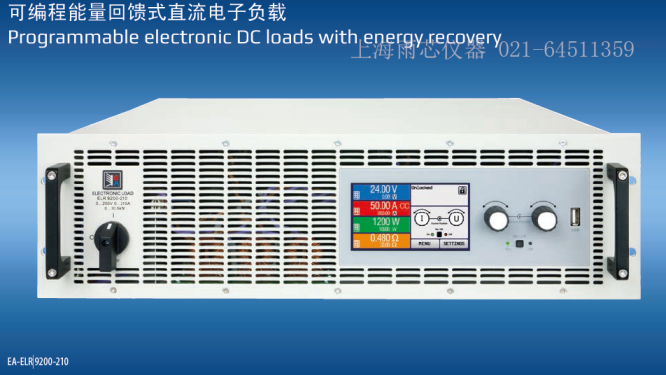

產品分類

本系列有0...80 V DC至0...1500 V DC輸出電壓的產品型號，還有一款輸入電流高達510 A的型號。本系列有三個功率級別，分別為3.5 kW，7 kW或10.5kW（此為歐版，美版請參考規格參數表），單機外殼僅3U高。還可組合到機柜內擴展至高達168 kW（或更大）的功率，并形成更大的總電流。按照客戶要求，能組成更大功率的系統。

供電

3.5 kW的歐版型號配230 V (L - N)單相電使用，而7kW的則需兩相電，10.5 kW的則需三相電。

美版型號統一在208 V (L-L) 下工作，可提供3.1kW、6.2 kW 或 9.3 kW功率。

歐版型號230 V 的供電電網連接端，可以安裝一監控設備（AIU, ENS），該設備為模塊式的，可拆卸。

如選擇安裝“ENS2”，電網將變成三相電（L1, L2, L3,N, PE）供給每個型號。

能量返回

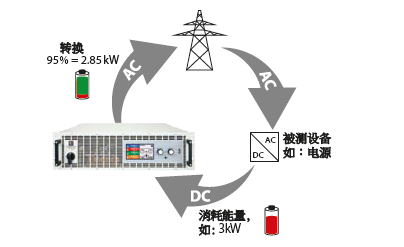

本負載最主要的特點是其AC輸入端，即電網連接端，也可用作直流電返回的輸出端，轉換效率接近93%。這種能量轉換方式有助于降低用電成本，且避免使用昂貴的制冷系統，因?yàn)槠胀娮迂?fù)載使用過程中會將直流輸入電量轉化成熱量，從而需要制冷系統進行冷卻。下面為其原理示意圖：

消耗能量,如: 3kW被測設備如：電源ACDC轉換95% = 2.85kW

此類回饋式負載不可用作發電。我們還有另外一個監控設備（自動隔離件，ENS），能加強對人體與設備的安全，特別是在運行此類隔離操作的時候。

不管用戶是否裝有此類監控設備，我們產品上都配有一簡易無冗余關閉功能，遇到電網連線突然斷開時會關閉產品。本產品可監控AC電壓和頻率，當超過功率上限或下限時，會自動關閉功率模塊。

操作面板（HMI）

手動操作通過阻性觸摸屏、兩個旋鈕與一個按鈕來完成。這個彩色顯示器能一次性顯示所有設定與實際值。在人機界面也可完成整個設置，包括函數發生器（方波，三角波，正弦波等）的配置。

顯示器有多種語言可選（德文，英文，俄文，中文）。

函數發生器與表格控制

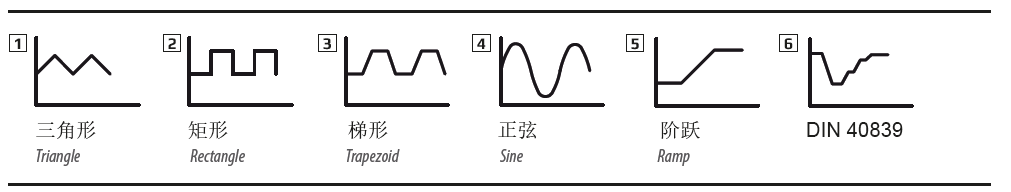

本產品還具有一基于FPGA的數字函數與任意發生器。它可控制和運行用戶定制的負載配置文檔，并產生任意順序的正弦、方形、鋸齒形以及跳躍型函數。

通過3276個有效點數自由編程的數值表，能實時嵌入到控制電路中，然后可重現非線性?xún)?nèi)阻，如：電池或LED燈條中的內阻。

Share-Bus-共享總線

產品后板有一個模擬連接端子叫“Share Bus”，用來均衡多臺類似產品并聯時的電流，如：本系列的負載產品與EA-ELR 9000系列并聯。

還可通過此端子連接EA-PSI 9000，EA-PS 9000與EA-PSE 9000系列電源，以便組建兩象限系統。該系統專門利用源-沉原理進行測試用途。

電池測試

本產品還有一電池測試模式，可以通過恒流或恒阻放電來測試各類電池。它會顯示累計的測試時間與消耗的容量 (Ah)。

用EA Power Control測試期間，由電腦記錄的數據，可以CSV格式導出Excel表。后續可在MS Exce或類似工具下進行分析，甚至能創建可視化的放電圖。

關于更詳細的設置，還可設定一可調極限值，當電池電壓低時停止測試，或者停止可調最大測試期。

遠程控制 & 連接

進行遠程控制時，可使用產品后板默認配置的兩個接口端口（1x模擬，1xUSB）。也可選擇可插拔式數字接口模塊（指定插槽）進行擴展。

產品上還有一個接口模塊插槽，可給所有型號裝上一個三路接口（3W選項，見下文），為產品后板提供1xGPIB/IEEE，1xUSB，1x模擬端口。

應用到LabView IDE時，用戶可以結合USB，RS232，GPIB，Ethernet使用即用版(VIs)。通過通訊協議文檔還可支持其它IDE與接口。

Windows用戶還可使用“EA Power Control”免費軟件。它具有“排序”功能，通過CSV格式的半自動化表格控制產品。此表能代表簡易的測試程序，可在MSExcel或其它CSV編輯器下創建與編寫，然后導入軟件工具內。

該軟件利用“多功能控制”特性（需注冊碼，非免費），可一次性監控多達20臺產品。

可選項

??可插拔、可替換的數字接口模塊，適合CAN, CANopen,Ethernet（1個或2個端口）, Profibus, ProfiNet（1個或2個端口） RS232, EtherCAT 或ModBusTCP。
可選擇帶固定GPIB端口的三路接口（3W)，代替可拆裝接口模塊的默認插槽。
自動隔離件，三相電
